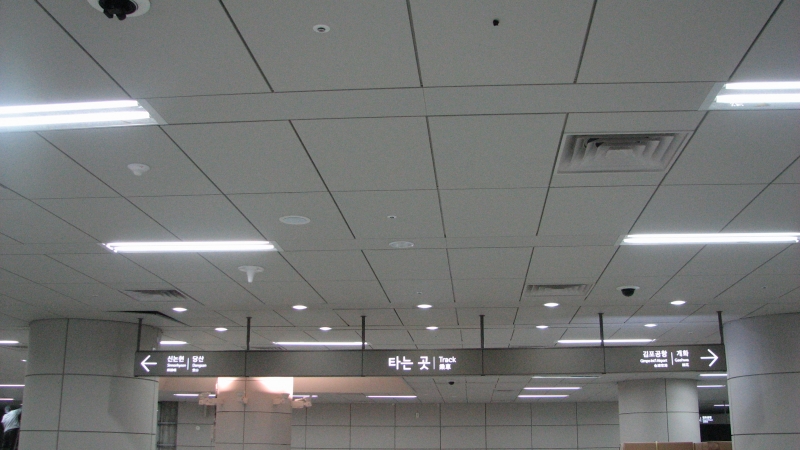

지하철용 OPEN PANEL (AL, STEEL, 불연)
  • HOME
  • >
  • 제품소개
  • >
  • 지하철용 OPEN PANEL (AL, STEEL, 불연)

HANGER 기성 금속 천장 마감재의 문제점인 결착방법의 구조적 불안전성, 유지/보수의 어려움, 고정용 스크류의 노출에 의한 외관상 문제 및 지속적 진동에 대비한 내진기능 미흠 등을 획기적으로 개선한 시스템인 오픈패널은 기능적 우수성과 시공 편리성, 다양한 디자인 적용이 가능한므로 사무용, 상업용 건축물의 캐노피, 주거용건물의 필로티 부위, 철도/지하철의 금속천장 등 모든 건축물에 적용이 가능한 보편적 천장용 금속 마감재입니다.

지하철용 OPEN PANEL (AL, STEEL, 불연) 개요

HANGER 기성 금속 천장 마감재의 문제점인 결착방법의 구조적 불안전성, 유지/보수의 어려움, 고정용 스크류의 노출에 의한 외관상 문제 및 지속적진동에 대비한 내진기능 미흠 등을 획기적으로 개선한 시스템인 오픈패널은 기능적 우수성과 시공 편리성, 다양한디자인 적용이 가능한므로 사무용, 상업용 건축물의 캐노피, 주거용건물의필로티 부위, 철도/지하철의 금속천장 등 모든 건축물에 적용이가능한 보편적 천장용 금속 마감재입니다.



지하철용 OPEN PANEL (AL, STEEL, 불연) 구성

(1) 재료

     : KSD 3506 (용융 아연도강판)
                KSD 3609 (
건축용 강제받침재)
(2)
규격

    ST'LMAIN T-BAR : 25X38X0.4T (L=3600)

    ST'LCROSS T-BAR : 25X25X0.4T

    HANGER BOLT : 9mm X 1,000

    HANGER & PIN : 105X20X2.0T

    CARRYING CHANNEL : 38X12X1.2T

    C/CJOINT : 100X35X10X1.0T

    C/TCLIP (ST'L T-BAR)

    MINORCHANNEL : 19X10X1.2T

    M/CCLIP : 38X23X14X1.2T

    HANGER NUT : ψ9

    MOLDING (오픈패널용 T-BAR)

     ⑫ 오픈패널: 590X1190x0.8T

지하철용 OPEN PANEL (AL, STEEL, 불연) 특징

* SCREW가 보이지 않아 외관 미려

* 진동 및 내진 기능이 뛰어남

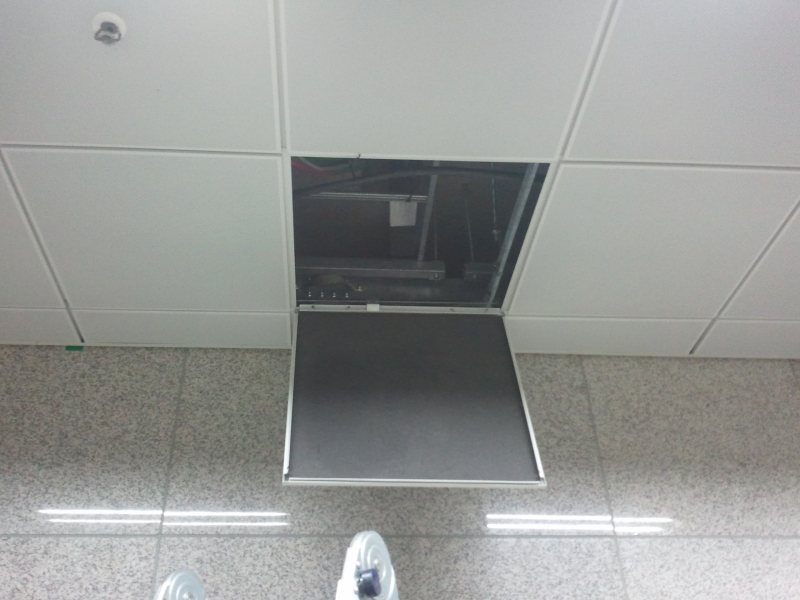

* 개별 탈 부착이 가능하여 점검구 불필요

* 다양한 평면 구성이 가능








(1)??건물 중심선 설정 : 천장면의 정밀한 실측 후에 등라인, 디퓨져위치 등 타공정을 CHECK하여

중심선을 설정한다.

(2) 스트롱 앙카 작업

① 스트롱 앙카 작업시 : 중심선이 설정되면스트롱 앙카(9mm) 고정부위를 슬라브 표면에 표시한 후

드릴로 뚫고 고정한다.

② 주물 인서트 작업시 : 도면에 따라주물 인서트(9mm)를 거푸집에 설치한다.

③ 유의사항 : 앙카 또는 인서트간의 간격과직각에 유의한다.

④ 스트롱 앙카 또는 인서트는 캐링 찬넬의 설치 방향을 고려하여 설치 간격을 @9001,200mm로 하는 것이

?이상적이다.

(3) MOLDING LINE LEVEL CHECK

① 물 수평 방법이나 LEVEL기 사용

. 도면에 의한 위치 확정(천장 높이 확정)

. 물 수평에 의한 지점 확인 및 지점과지점사이 먹 메김.

② 유의사항 : 물 수평 사용할 때 호스내의기포 유무 확인 및 호스의 파손여부 확인 후LEVEL CHECK

(4) 벽 몰딩 부착

① 먹줄에 따라 몰딩을 부착하며 벽 몰딩은1" 콘크리트 못을 사용하여 고정한다. (간격5001,000mm)

② 몰딩과 몰딩 사이의 높이 및 간격이 이완되지 않도록 유의해야 한다.

CURTAIN BOX등 시설물과 관련하여사양에 따라 부착한다.

(5) 행거 볼트 설치

① 행거 볼트 상부를 스트롱 앙카 또는 인서트에 고정시키고 볼트하부는 마감천장 높이를고려하여행거 및

?너트로 고정한다.

② 설비 닥트 및 기타 장애물이 있는 곳은 도면 사양에 따라 보강한 후 작업한다.

③ 내풍압 볼트 적용할 경우 도면에 따른다.

(6) 등라인 설치

① 등라인 설정 사양에 따라하되 전기 및 설비 관계자와 협의 요함.

(7) 캐링 찬넬 설치

① 행거 세트와 캐링 찬넬을 결착 후 고정시키며@9001,200mm 간격으로 설치한다.

② 캐링 찬넬의 연결 부분은 CARRYINGJOINT를 사용하여 연결한다.

③ 또, 캐링 찬넬은 벽 또는 커텐 박스면에서 30cm이상 떨어지지 않도록 설치한다.

?

(8) 마이너 찬넬 설치

시공 면적이 넓은 경우 설치된 캐링 찬넬위에 보강찬넬(마이너찬넬)로 보강고정 시키며@2,0003,000mm

간격으로 설치한다.

(9) MAIN CROSS ST'L T-BAR 설치

① 시공 중심선에 실을 띄운 후 MAIN ST'LT-BAR를 제품의 규격 및 등라인에 맞춰 캐링 찬넬에

직각 방향으로 C/T CLIP을 사용하여견고하게 설치한다.

② 설치간격 : 일반적으로 @600mm간격으로 설치하고, 그 외 패널크기에 따라 설치한다.

MAIN ST'L T-BAR의 홀에 CROSS ST'L T-BAR TIP을 끼워 설치한다. (홀간격 : @150mm)

CROSS ST'L T-BAR의 설치시 MAIN ST'L T-BAR의 홀이 다른 MAIN ST'LT-BAR의홀과 일치되어야 한다.

(10) 마감판 (오픈패널) 설치

① 설치된 천장틀의 수평을 물 수평 또는 LEVEL기를사용하여 행거 볼트의 너트로 정확히 맞춘다.

MAIN CROSS ST'L T-BAR를 설치 완료한 후 디자인 오픈 패널을 MAINST'L T-BAR에 수평 결착한다.

③ 흠집, 모서리 파손, 더러움 등의 손상된 마감판 사용을 금지한다.

(11) CURTAIN BOX 설치

① 사양에 따라 용도에 적합한 제품을 제작설치 (별도도장)

② 용접 작업이 병행되므로 안전하고 편한 자세로 작업할 수 있도록 작업대를 설치한다.

(1) 제품취급 및 보관

① 상대습도 80% 이하의 상태에서 보관한다.

② 물이나 습기의 해를 받지 않게 항상 건조하고 청결한 장소에서 보관한다.

③ 모서리 부분의 파손에 주의한다.

④ 벽면으로부터 일정한 간격을 유지하고 바닥에 깔판을 놓은 후 방습성이 있는 SHEET를 깔고 보관 해야 한다.

(2) 시공시의 환경조건

① 시공시의 온도는 30 ℃ 이하, 상대습도 80% 이하를 유지 해야 한다.

② 창호공사가 완료된 후에 시공 해야 한다.

③ 시공 전, , 후 공조시설을 가동하여 실내온도 및 상대습도를 적정 수준으로 유지 해야 한다.

④ 건물내부의 모든 수장공사가 완료된 후 시공 해야 한다.

(3) 시공시 유의사항

① 배관, 전기공사는 ST'L T-BAR 설치 전에 완료하여 작업순서를 맞춘다.

② 디자인 오픈 패널과 ST'L T-BAR의결착을 확인한다.

(4) 시공조건

① 시공자는 현장 천장작업의 여건을 신중히 고려하여 발주자와 협의해야 한다.

② 작업진행중 문제점 발생시 발주자와 충분한 협의 후 작업을 진행하여야 한다.

③ 가능한 한 설계자가 의도한 천장 계획을 준수 해야 한다.
