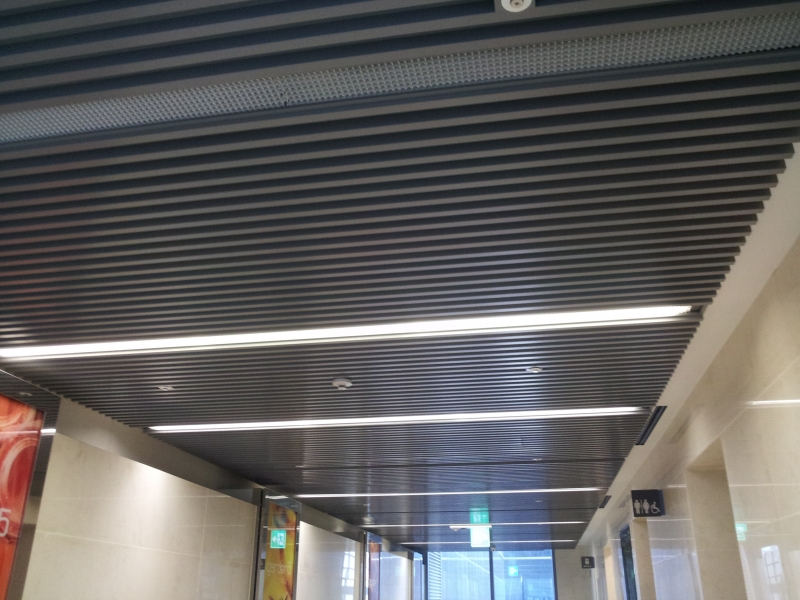

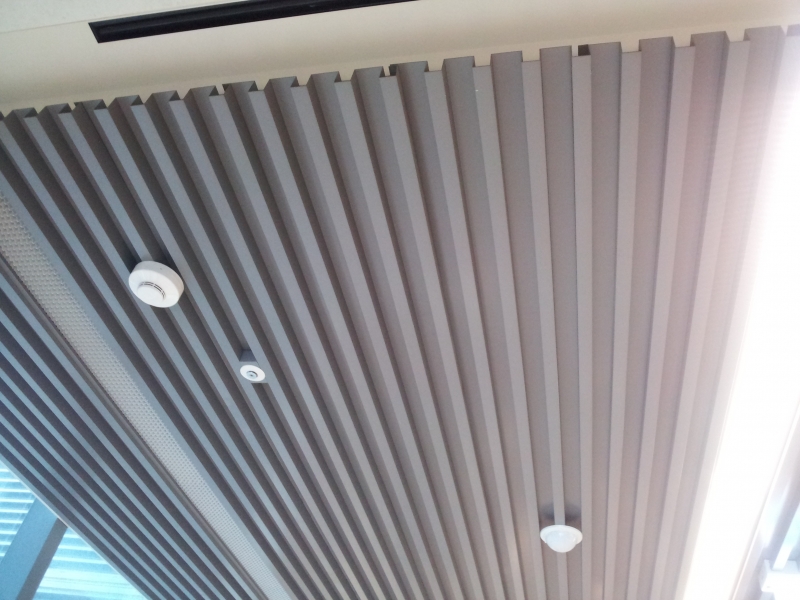

AL SPANDREL CANO 26S
  • HOME
  • >
  • 제품소개
  • >
  • AL SPANDREL CANO 26S

AL SPANDREL CANO 26S 구성

(1) 재료

     : KSD 3506 (용융 아연도강판)
                KSD 3609 (
건축용 강제받침재)
(2)
규격

M-BAR : 50mm X 19mm X 0.5T

HANGER BOLT : ψ9mm

HANGER & PIN : 100mm X 20mm X 2.0T

HANGER NUT : ψ9mm

CARRYING CHANNEL : 38mm X 12mm X
  1.2T

C/C JOINT : 100mm X 35mm X 10mm X 1.0T

MINOR CHANNEL : 19mm X 10mm X 1.2T

M/C CLIP : 38mm X 23mm X 14mm X 1.2T

M-BAR CLIP : 38mm X 47mm X 0.5T

M-BAR JOINT : 85mm x 47mm x 0.5T


     AL MAIN JOINER : =20MM, 15MM, L=3,000

     AL CROSS JOINER & CLIP : =20MM, 15MM, L=600

     AL SPANDREL(CANO-26S) : 0.5T,

     ⑭ 탈락방지용 MOLDING : 37X18X1.0T

     ⑮ SUS 고정클립








(1) 건물 중심선 설정 : 천장면의 정밀한 실측 후에 등라인, 디퓨져위치 등 타공정을 CHECK

하여 중심선을 설정한다.

(2) 스트롱 앙카 작업

① 스트롱 앙카 작업시 : 중심선이 설정되면 스트롱 앙카(9mm) 고정부위를 슬라브

표면에 표시한 후 드릴로 뚫고 고정한다.

② 주물 인서트 작업시 : 도면에 따라 주물 인서트(9mm)를 거푸집에 설치한다.

③ 유의사항 : 앙카 또는 인서트간의 간격과 직각에 유의한다.

④ 스트롱 앙카 또는 인서트는 캐링 찬넬의 설치 방향을 고려하여 설치 간격을

@9001,200mm로 하는 것이 이상적이다.

(3) MOLDING LINE LEVEL CHECK

① 물 수평 방법이나 LEVEL기 사용

. 도면에 의한 위치 확정(천장 높이 확정)

. 물 수평에 의한 지점 확인 및 지점과 지점사이 먹 메김.

② 유의사항 : 물 수평을 사용할 때 호스내의 기포 유무 확인 및 호스의 파손여부 확인 후

LEVEL CHECK

(4) 벽 몰딩 부착

(앵글 또는 갈매기 몰딩을 도장하여 사용)

① 먹줄에 따라 몰딩을 부착하며 벽 몰딩은 1" 콘크리트 못을 사용하여고정한다.(간격 5001,000mm)

② 몰딩과 몰딩 사이의 높이 및 간격이 이완되지 않도록 유의해야 한다.

CURTAIN BOX등 시설물과 관련하여 사양에 따라 부착한다.

(5) 행거 볼트 설치

① 행거 볼트 상부를 스트롱 앙카 또는 인서트에 고정시키고 볼트하부는 마감천장 높이를

고려하여 행거 및 너트로 고정한다.

② 설비 닥트 및 기타 장애물이 있는 곳은 도면 사양에 따라 보강한 후 작업한다.

(6) 등라인 설치

등라인 설정 사양에 따라하되 전기 및 설비 관계자와 협의 요함.

(7) 캐링 찬넬 설치

행거 세트와 캐링 찬넬을 결착 후 고정시키며 @9001,200mm 간격으로 설치한다.

캐링 찬넬의 연결 부분은 CARRYING JOINT를 사용하여 연결한다.

, 캐링 찬넬은 벽 또는 커텐 박스 면에서 30Cm이상 떨어지지 않도록 설치한다.

(8) 마이너 찬넬 설치

시공 면적이 넓은 경우 설치된 캐링 찬넬위에 보강찬넬(마이너찬넬)로 보강고정 시키며

@2,0003,000mm 간격으로 설치한다.

(9) M-BAR 설치

① 시공 중심선에 실을 띄운 후 M-BAR를 제품의 규격 및 등라인에 맞춰 캐링 찬넬에

직각 방향으로 M-BAR CLIP을 사용하여 견고하게 설치한다.

M-BAR의 설치간격은 도면이나 시방서를 따른다. , 도면이나 시방서에 명기되어

있지 않을 시는 300mm로 설치한다.

M-BAR는 벽 몰딩 또는 커텐 박스 날개부분에 올려 시공한다.

④ 설치된 천장틀의 수평을 물 수평 또는 LEVEL기를 사용하여 행거 볼트의 너트로

정확히 맞춘다.

(10) CANO 26S 설치

M-BAR CANO 26S SCREW로 고정한 후 다른 CANO 26S를 고정된 SPANDREL

 끼워서 시공한다.

(11) CURTAIN BOX 설치

① 사양에 따라 용도에 적합한 제품을 제작설치 (별도 도장)

② 용접 작업이 병행되므로 안전하고 편한 자세로 작업할 수 있도록 작업대를 설치한다.

(1) 제품취급 및 보관

① 상대습도 80% 이하의 상태에서 보관한다.

② 물이나 습기가 해를 받지 않게 항상 건조하고 청결한 장소에서 보관한다.

③ 모서리 부분의 파손에 주의 한다.

④ 벽면으로부터 일정한 간격을 유지하고 바닥에 깔판을 놓은후 방습성이 있는 SHEET

깔고 보관 해야 한다.
(2)
시공시의 환경조건

① 시공시의 온도는 30 ℃ 이하, 상대습도 80% 이하를 유지 해야 한다.

② 창호공사가 완료된 후에 시공 해야 한다.

③ 시공 전, , 후 공조시설을 가동하여 실내온도 및 상대습도를 적정 수준으로 유지

해야 한다.

④ 건물내부의 모든 수장공사가 완료된 후 시공 해야 한다.
(3)
시공시 유의사항

배관, 전기공사는 M-BAR 설치 전에 완료하여 작업순서를 맞춘다.
(4)
시공조건

① 시공자는 현장 천장작업의 여건을 신중히 고려하여 발주자와 협의해야 한다.

② 작업진행 중 문제점 발생시 발주자와 충분한 협의 후 작업을 진행하여야 한다.

③ 가능한 한 설계자가 의도한 천장 계획을 준수 해야 한다.
