AL 메쉬용 T-BAR 50mm 개요

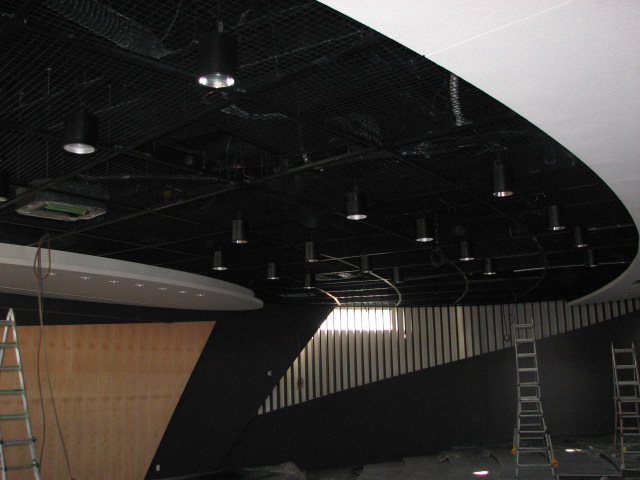

휘트니스 센타, 할인매장등 높은 천장과 넓은 바닥을 갖고 소음이 있는 장소에 많이 쓰이는 메탈 메쉬 천장판을 더욱 간편하게 시공할 수 있도록 개발한 알루미늄 T ?BAR 시스템으로 특수하게 고안된 T-BAR와 T-CLIP 및 직접 현수 하도록 개발된 행어 시스템 등 완벽한 메쉬 천장을 갖추도록 하여 줍니다.

AL 메쉬용 T-BAR 50mm 구성

(1) 재료
     재    질 : KSD 3506 (용융 아연도강판)
                KSD 3609 (건축용 강제받침재)
(2) 규격

① AL MAIN T-BAR : 50X43X1.5T

② AL CROSS T-BAR : 50X43X1.5T

③ HANGER BOLT : 9mm X 1,000

④ HANGER & PIN : 105X20X2.0T

⑤ HANGER NUT : ψ9

⑥ MOLDING (AL T-BAR용)

⑦ WIRE MESH : 900X900 또는 주문치수

AL 메쉬용 T-BAR 50mm 특징

* 오픈 천장으로 개방감 선사.

* 소음 감소에 유리
* 직접현수로 시공이 간편

?

(1)  건물 중심선 설정 : 천장면의 정밀한 실측 후에 등라인, 디퓨져위치 등 타공정을 CHECK하여

중심선을 설정한다.

(2) 스트롱 앙카작업

①?스트롱 앙카 작업시 : 중심선이 설정되면 스트롱 앙카(9mm) 고정부위를 슬라브 표면에

표시한 후 드릴로 뚫고 고정한다.

② 주물 인서트 작업시 : 도면에 따라 주물 인서트(9mm)를 거푸집에 설치한다.

③ 유의사항 : 앙카 또는 인서트간의 간격과 직각에 유의한다.

④ 스트롱 앙카 또는 인서트는 캐링 찬넬의 설치 방향을 고려하여 설치 간격을

@900∼1,200mm로 하는 것이 이상적이다.

(3) MOLDING LINE LEVEL CHECK

① 물 수평 방법이나 LEVEL기 사용

가. 도면에 의한 위치 확정(천장높이 확정)

나. 물 수평에 의한 지점 확인 및 지점과 지점사이 먹 메김.

② 유의사항 : 물 수평 사용할 때 호스내의 기포 유무 확인및 호스의 파손여부 확인 후

LEVEL CHECK

(4) 벽 몰딩 부착 (앵글 또는 갈매기 몰딩을 도장하여 사용)

① 먹줄에 따라 몰딩을 부착하며 벽 몰딩은 1" 콘크리트못을 사용하여 고정한다.

(간격 500∼1,000mm)

② 몰딩과 몰딩 사이의 높이 및 간격이 이완되지 않도록 유의해야 한다.

③ CURTAIN BOX등 시설물과 관련하여 사양에 따라 부착한다.

(5) 행어 볼트설치

① 행어 볼트 상부를 스트롱 앙카 또는 인서트에 고정시키고 볼트하부는 마감천장 높이를

고려하여 행어 및 너트로 고정한다.

② 설비 닥트 및 기타 장애물이 있는 곳은 도면 사양에 따라 보강한 후 작업한다.

(6) 등라인 설치

① 등라인 설정 사양에 따라하되 전기 및 설비 관계자와 협의 요함.

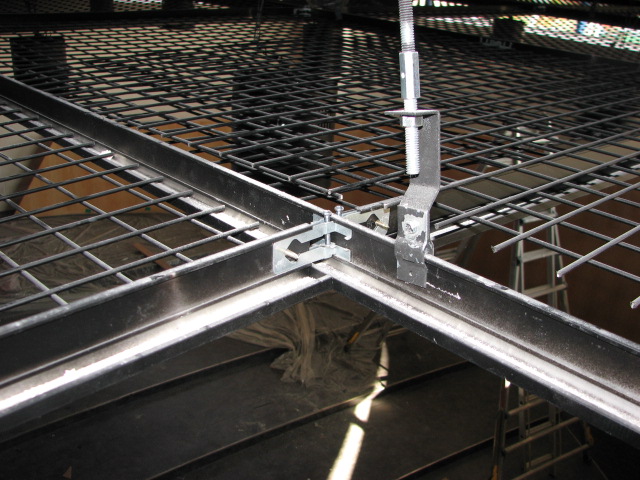

(7) MAIN 및 CROSS AL 메쉬용 T-BAR 설치

① 시공 중심선에실을 띄운 후 MAIN AL T-BAR를 제품의 규격 및 등라인에 맞춰 행어 볼트에 수직 방향으로 HANGER를 사용하여 견고하게 설치한다.

② 설치간격 : 900X900 , 또는 도면 표기에 우선한다

③ MAIN AL T-BAR와CROSS AL T-BAR는 JOINT를 끼워 설치한다.

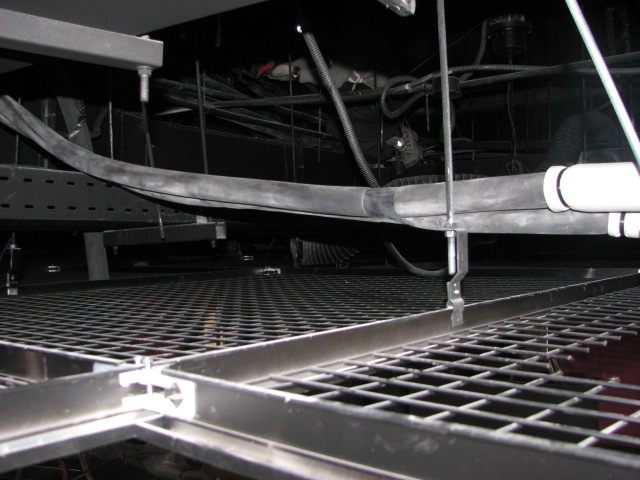

(8) WIRE MESH 설치

① 설치된 천장틀의 수평을 물 수평 또는 LEVEL기를 사용하여행어볼트의 너트로 정확히 맞춘다.

② MAIN 및 CROSSAL T-BAR를 설치 완료한 후 WIRE MESH(용접철망)을 그 위에 얹는다.

③ 흠집, 모서리 파손, 더러움등의 손상된 마감판 사용을 금지한다.

(9) CURTAIN BOX 설치

① 사양에 따라 용도에 적합한 제품을 제작설치 (별도 도장)

② 용접 작업이 병행되므로 안전하고 편한 자세로 작업할 수 있도록 작업대를 설치 한다.

(1) 제품취급 및 보관

    ① 상대습도 80% 이하의 상태에서 보관한다.

    ② 물이나 습기의해를 받지 않게 항상 건조하고 청결한 장소에서 보관한다.

    ③ 모서리 부분의파손에 주의한다.

    ④ 벽면으로부터일정한 간격을 유지하고 바닥에 깔판을 놓은 후 방습성이 있는

    SHEET를깔고 보관 해야 한다.

(2) 시공시의 환경조건

    ① 시공시의 온도는 30 ℃ 이하, 상대습도 80% 이하를유지 해야 한다.

    ② 창호공사가완료된 후에 시공 해야 한다.

    ③ 시공 전, 중, 후 공조시설을 가동하여 실내온도 및 상대습도를 적정 수준으로유지

    해야 한다.

    ④ 건물내부의모든 수장공사가 완료된 후 시공 해야 한다.

(3) 시공시 유의사항

    배관, 전기공사는 T-BAR 설치 전에 완료하여 작업순서를 맞춘다.

(4) 시공조건

?    ① 시공자는 현장 천장작업의 여건을 신중히 고려하여 발주자와 협의해야 한다.

    ② 작업진행 중문제점 발생시 발주자와 충분한 협의 후 작업을 진행하여야 한다.

    ③ 가능한 한설계자가 의도한 천장 계획을 준수 해야 한다.
