SQ-BAR SYSTEM(무달대공법) 개요

SQ-BAR는 아연도금 강판을 4각 형태로 성형하여 폐쇄형-BAR를 형성함으로써 우수한 단면 성능을 가지며, 시공 후 장기하중에 의한 변형 저항성 및 지진에 대한 방진/내진성을 가진다. 천장 내부에 설비 공조시설 들과 볼트와의 간섭을 최소화 하고,시공의 단순화로 시공성, 설비 공종과의 공정에서 선.후행 공정의 유동성을 고려 한 경량 천장 틀이다.

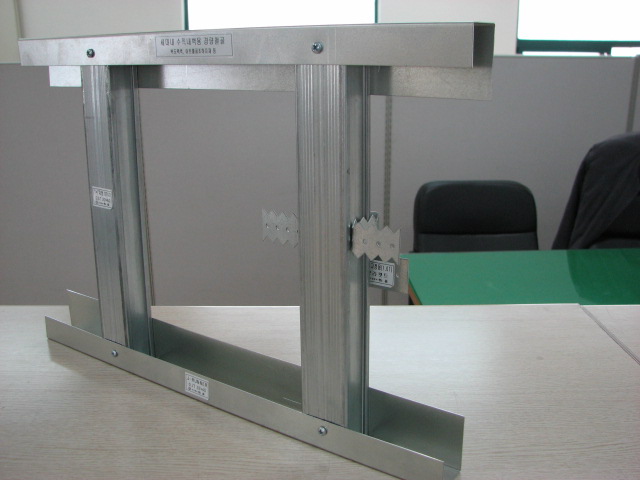

SQ-BAR SYSTEM(무달대공법) 제품

(1) 재료
    재 질 : KSD 3506 (용융 아연도강판)
            KSD 3609 (건축용 강제받침재)

(2) 규격
    ① SQ-BAR : 30x40x0.4T
    ② SQ-RUNNER : 30x32x0.6T
    ③ 달대브라켓(톱니형) 1.2T, L=주문치수 A-TYPE 보강에 사용
    ④ MINOR CHANNEL KS 25형 : 10x25x1.2T B-TYPE 보강에 사용
    ⑤ SQ-BAR JOINT “ㅡ” : 0.6T
    ⑥ SQ-BAR JOINT “ㄱ” : 0.6T
    ⑦ SQ/M-CLIP “ 0.6T
    ⑧ HANGER NUT : ψ9 또는 ψ6
    ⑨ HANGER : 20x50x2.0T
    ⑩ HANGER BOLT : 6mm, 또는 9mm ,L=주문치수

SQ-BAR SYSTEM(무달대공법) 특징

* 시공성: 부자재 종류가 줄어서 설치가 용이함

* 경제성: 시공이 용이해서 시공비용 절감

* 안전성: 견고하고 뒤틀림 없는 천장

* 외관미려: 콘실드 타입으로 바가 보이지 않는다.
* 불연성: 아연도 강판을 이용한 강재 구조

(1) 건물 중심선설정 : 천장면의 정밀한 실측 후에 등라인, 디퓨져위치 등타공정을 CHECK

                        하여 중심선을 설정한다.

   (2) SQ-RUNNER의 LINE LEVEL CHECK

      ① 물 수평 방법이나 LEVEL기 사용하여 벽체에 먹 메김 한다.

         가. 도면에 의한 위치 확정(천장 높이 확정)

         나. 물 수평에 의한 지점 확인 및 지점과 지점사이 먹 메김.

      ② 유의사항 : 물 수평을 사용할 때 호스내의 기포 유무 확인 및 호스의 파손여부 확인 후 LEVEL CHECK

   (3) SQ-RUNNER 설치

      ① 벽체의 먹줄을따라 고정못(또는 나사못)을 사용하여 간격 600 mm 이내로 SQ-RUNNER를

고정한다.

      ② SQ-RUNNER 끼리 간격이 이완되지 않아야 한다.

      ③ CURTAIN BOX등 시설물과 관련하여 SQ-BAR를 끼워 넣을 수 있는 구조로제작할 경우

SQ-RUNNER를 대신하여사용할 수 있다.

   (4) SQ-BAR 설치

      ① SQ-RUNNER와직교하여 SQ-BAR를 끼워 넣고 그 간격은 450MM 이내로한다.

        (이때, 피스고정을 할 경우 마감판 설치시 단차가 생기므로 하지 않는다.)

      ② SQ-BAR끼리연결이 필요한 경우 SQ-BAR JOINT를 사용하여 연결한다.

      ③ 설비 닥트및 기타 장애물이 있는 곳은 도면 사양에 따라 보강한 후 작업한다.

   (6) SQ-BAR 보강

      ① SQ-BAR는길이 2,000MM 마다 "A"-TYPE 또는 "B"-TYPE으로 보강하여야 하며 2,000 MM 이내인 경우는 달대 없이 시공할 수 있다.

* "A"-TYPE

          - 앙카, 또는 고정못으로 달대브라켓트를 900~1200MM간격으로 슬라브표면에 표시한 후?

SQ-BAR의 측면에달대브라켓트와 직교하여 나사못으로 고정한다.

       * "B"-TYPE

          - 앙카를 900~1200MM간격으로 고정부위를 슬라브 표면에 표시한 후 드릴로 뚫고 고정하여

달대볼트 세트를 MINOR CHANNEL과 결착한 다음 SQ-BAR를SQ/M-CLIP으로 고정한다.

       ② 설비 닥트, 천장형 에어컨, 등라인등 장애물이 있는 곳은 SQ-BAR JOINT "ㄱ"를이용하여 SQ-BAR로 보강하거나, SQ-RUNNER를 이용하여 보강한다.

       ③ 등라인 설정 사양에 따라하되 전기 및 설비 관계자와 협의 한다.



  (10) 마감판 설치

      ① 마감판은 SQ-BAR에 피스로 고정하여 취부한다.

      ② 마감판은 라인이일직선 상태가 되어야 하며 이음매 부분이 틈이 없어야 한다.

      ③ 마감판은 도면에따른다.

  (11) CURTAIN BOX 설치

      ① 사양에 따라용도에 적합한 제품을 제작설치 (별도 도장)

      ② 용접 작업이병행되므로 안전하고 편한 자세로 작업할 수 있도록 작업대를 설치한다.

      ③ CURTAIN BOX를 별도 가공하여 SQ-RUNNER 대용으로 사용할 수 있다.

(1) 제품취급 및보관

    ① 상대습도 80% 이하의 상태에서 보관한다.

    ② 물이나 습기의해를 받지 않게 항상 건조하고 청결한 장소에서 보관한다.

    ③ 모서리 부분의파손에 주의한다.

    ④ 벽면으로부터일정한 간격을 유지하고 바닥에 깔판을 놓은 후 방습성이 있는

       SHEET를깔고 보관 해야 한다.

   (2) 시공시의 환경조건

    ① 시공시의 온도는 30 ℃ 이하, 상대습도 80% 이하를유지 해야 한다.

    ② 창호공사가완료된 후에 시공 해야 한다.

    ③ 시공 전, 중, 후 공조시설을 가동하여 실내온도 및 상대습도를 적정 수준으로유지

       해야 한다.

    ④ 건물내부의모든 수장공사가 완료된 후 시공 해야 한다.

   (3) 시공시 유의사항

    배관, 전기공사는 SQ-BAR 설치 전에 완료하여 작업순서를 맞춘다.

   (4) 시공조건

    ① 시공자는 현장천장작업의 여건을 신중히 고려하여 발주자와 협의해야 한다.

    ② 작업진행 중문제점 발생시 발주자와 충분한 협의 후 작업을 진행하여야 한다.

    ③ 가능한 한설계자가 의도한 천장 계획을 준수 해야 한다.
