SQ-BAR SYSTEM( 실내용 )
  • HOME
  • >
  • 제품소개
  • >
  • SQ-BAR SYSTEM( 실내용 )

SQ-BAR는 아연도금 강판을 4각 형태로 성형하여 폐쇄형-BAR를 형성함으로써 우수한 단면 성능을 가지며, 시공 후 장기하중에 의한 변형 저항성 및 지진에 대한 방진/내진성을 가진다. 천장 내부에 설비 공조시설 들과 볼트와의 간섭을 최소화 하고, 시공의 단순화로 시공성, 설비 공종과의 공정에서 선.후행 공정의 유동성을 고려 한 경량 천장 틀이다.

SQ-BAR SYSTEM 개요

SQ-BAR는 아연도금 강판을 4각 형태로 성형하여 폐쇄형-BAR를 형성함으로써 우수한 단면 성능을가지며, 시공 후 장기하중에 의한 변형 저항성 및 지진에 대한 방진/내진성을가진다. 천장 내부에 설비 공조시설 들과 볼트와의 간섭을 최소화 하고,시공의 단순화로 시공성, 설비 공종과의 공정에서 선.후행공정의 유동성을 고려 한 경량 천장 틀이다.

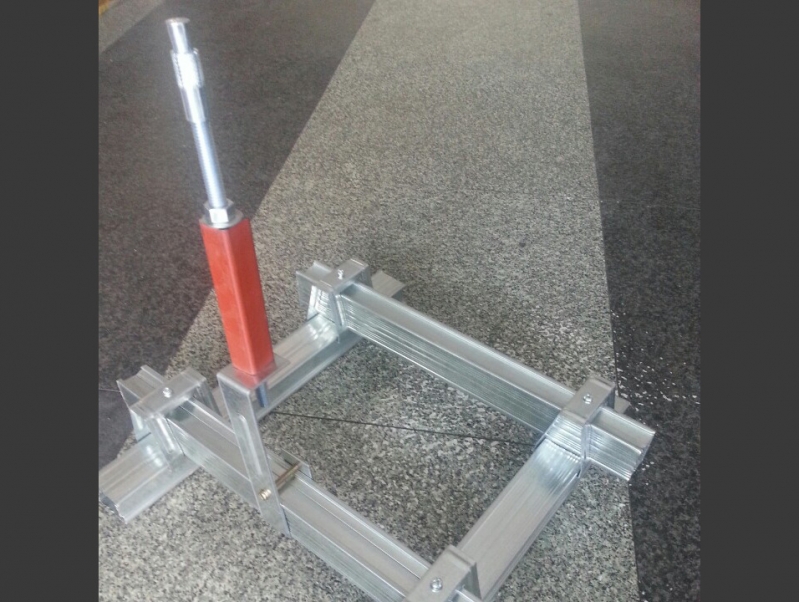

SQ-BAR SYSTEM 제품

(1) 재료

     : KSD 3506 (용융 아연도강판)

         KSD 3609 (건축용 강제받침재)
(2)
규격

     ① SQ-BAR

        상부 : 30X40X0.4T 이상

        하부 : 상부와 동일 부재

     ② HANGER BOLT : 9mm X 1,000

     ③ HANGER & BEES : 32X160X2.0T

     ④ HANGER NUT : ψ9

     ⑤ SQ-BAR JOINT : 0.6T

     ⑥ SQ-BAR CLIP & BEES : 0.8T

     ⑦ SQ-RUNNER : 32x40x0.6T 이상

     달대브라켓트 : 1.0T 이상, L= 주문기장

     ⑨MOLDING : 도면에 따른다.



SQ-BAR SYSTEM 특징

*  SQ BAR 사용으로 공조설비와간섭 최소화

*  내구성이 뛰어남

*  부속부재의  감소로 시공용이

중량물천정에 적합





(1) 건물 중심선설정 : 천장면의 정밀한 실측 후에 등라인, 디퓨져위치 등타공정을 CHECK

                        하여 중심선을 설정한다.

   (2) MOLDING LINE LEVEL CHECK

      물 수평 방법이나 LEVEL기 사용

         . 도면에 의한 위치 확정(천장 높이 확정)

         . 물 수평에 의한 지점 확인 및 지점과 지점사이 먹 메김.

      유의사항 : 물 수평을 사용할 때 호스내의 기포 유무 확인 및 호스의 파손여부 확인 후

                    LEVEL CHECK

   (3) 스트롱 앙카작업

      스트롱 앙카작업시 : 중심선이 설정되면 스트롱 앙카(9mm) 고정부위를슬라브

                              표면에 표시한 후 드릴로 뚫고 고정한다.

      달대브라켓트작업시 : 스트롱앙카를 대체할 수 있다.

      스트롱 앙카또는 인서트는 SQ-BAR의 설치 방향을 고려하여 설치 간격을

@9001,200 mm 로 하는 것이 이상적이다.( 달대브라켓트 설치의 경우도면에 따르되

별도의 표시가 없는 경우 2,000mm이내로 설치 한다.)

      유의사항 : 앙카 또는 인서트간의 간격과 직각에 유의한다.

                    감독관 승인 후 타정핀으로 대체할 수 있다.

   (4) 행거 볼트설치

      행거 볼트상부를 스트롱 앙카 또는 인서트에 고정시키고 볼트하부는 마감천장 높이를

         고려하여 행거및 너트로 고정한다.

      설비 닥트및 기타 장애물이 있는 곳은 도면 사양에 따라 보강한 후 작업한다.



  (5) SQ-RUNNER 부착

      먹줄에 따라 SQ-RUNNER를 부착하며 SQ-RUNNER 1" 콘크리트 못을 사용하여

         @5001,000mm 간격으로 고정한다.

      ② SQ-RUNNER SQ-RUNNER 사이의 높이 및 간격이 이완되지 않도록 유의해야 한다.

      ③ CURTAIN BOX등 시설물과 관련하여 사양에 따라 부착한다.

      유의사항 : 도면에 표기 되지 않은 경우 SQ-RUNNER는 생략할 수 있다.

   (6) 등라인 설치

      등라인 설정 사양에 따라하되 전기 및 설비 관계자와 협의 요함.

   (7) SQ-BAR(상부) 설치

      행거 세트와 SQ-BAR를 피스로 결착하여 고정시키며 @1,200mm 이내로 설치한다.

      SQ-BAR의 연결 부분은 SQ-BAR JOINT를 사용하여 연결한다.

      , SQ-BAR는 벽 또는 커텐 박스 면에서 30Cm이상 떨어지지 않도록설치한다.

   (8) SQ-BAR(하부) 설치

      시공 중심선에 실을 띄운 후 SQ-BAR를 제품의 규격 및 등라인에맞춰 SQ-BAR(상부)

      직각 방향으로 SQ-BAR CLIP을 사용하여 피스로 견고하게 설치한다.

      ②SQ-BAR(하부)의 설치간격은 도면이나 시방서를따른다.  , 도면이나 시방서에 명기되어

      있지 않을시는 450mm 이내로 설치한다.

      ③SQ-BAR(하부) SQ-RUNNER 또는 커텐 박스 날개부분에 끼워서 설치한다.

      설치된 천장틀의 수평을 물 수평 또는 LEVEL기를 사용하여정확히 맞춘다.

      유의사항 : 달대브라켓트을 사용할 경우 감독관의 승인 후 SQ-BAR(상부)는 생략할 수 있다

  (10) 마감판 설치

      마감판은 SQ-BAR에 피스로 고정하여 취부한다.

      마감판은 라인이일직선 상태가 되어야 하며 이음매 부분이 틈이 없어야 한다.

      마감판은 도면에따른다.

  (11) CURTAIN BOX 설치

      사양에 따라용도에 적합한 제품을 제작설치 (별도 도장)

      용접작업이 병행되므로 안전하고 편한 자세로 작업할 수 있도록 작업대를 설치한다.

(1) 제품취급 및 보관

      상대습도 80% 이하의 상태에서 보관한다.

      물이나 습기의해를 받지 않게 항상 건조하고 청결한 장소에서 보관한다.

      모서리 부분의파손에 주의한다.

      벽면으로부터일정한 간격을 유지하고 바닥에 깔판을 놓은 후 방습성이 있는

         SHEET를깔고 보관 해야 한다.

(2) 시공시의 환경조건

      시공시의 온도는 30 ℃ 이하, 상대습도 80% 이하를유지 해야 한다.

      창호공사가완료된 후에 시공 해야 한다.

      시공 전, , 후 공조시설을 가동하여 실내온도 및 상대습도를 적정 수준으로유지

         해야 한다.

      건물내부의모든 수장공사가 완료된 후 시공 해야 한다.

(3) 시공시 유의사항

      배관, 전기공사는 SQ-BAR 설치 전에 완료하여 작업순서를 맞춘다.

(4) 시공조건

      시공자는 현장천장작업의 여건을 신중히 고려하여 발주자와 협의해야 한다.

      작업진행 중문제점 발생시 발주자와 충분한 협의 후 작업을 진행하여야 한다.

      가능한 한설계자가 의도한 천장 계획을 준수 해야 한다.
